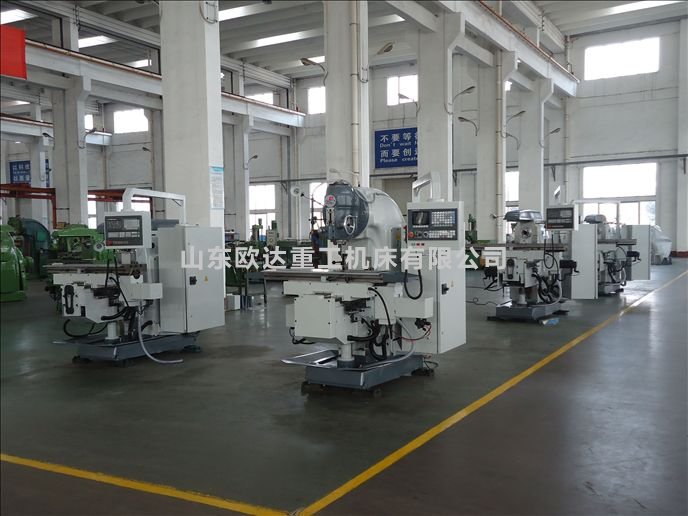

XK5032/5040數控立式銑床
時間:2016-10-21 10:23 來源:www.bbdgq.cn 作者:銑床
銑床XK5032為數控 立式銑床，是在 銑床X5032（銑床X5040）的基礎上改進的一款設備，可根據客戶的需要定做XK5032/5040數控立式銑床的工作臺長度，以及工作臺的縱向行程，并可以根據客戶需求配備數控系統。
|
XK5032/5040數控立式銑床的主要技術參數 |
UNIT |
XK5032 |
XK5040 |
|
工作臺尺寸 |
MM |
1320×320 |
1700×400 |
|
工作臺行程X,Y,Z |
MM |
800×280×350 |
920×350×450 |
|
T型槽個數/寬度/間距 |
MM |
3-18-70 |
3-18-90 |
|
主軸錐度 |
|
ISO50 |
ISO50 |
|
工作臺最大承重 |
KG |
320 |
500 |
|
主軸端面至工作臺面距離 |
MM |
40-390 |
50-500 |
|
XK5032/5040數控立式銑床的主軸中心線至立柱導軌面距離 |
MM |
350 |
450 |
|
快速進給速度（X/Y/Z） |
MM/MIN |
6000/6000/3000 |
6000/6000/3000 |
|
進給移動速度 X/Y（Z） |
MM/MIN |
6-3200（3-1600） |
6-3200(3-1600) |
|
主軸行程 |
MM |
70 |
85 |
|
主軸轉速范圍 |
R/MIN |
30-1500（18級） |
30-1500（18級） |
|
XK5032/5040數控立式銑床的立銑頭最大回轉角度 |
|
±45° |
±45° |
|
主軸電機功率 |
KW |
7.5 |
11 |
|
縱橫向進給電機扭矩（X/Y） |
NM |
12 |
12 |
|
垂向進給電機扭矩（Z） |
NM |
22 |
22 |
|
主軸最大扭矩 |
NM |
1000 |
1000 |
|
外型尺寸 (L×W×H) |
MM |
1929×2055×1960 |
2310×2200×2394 |
|
整機重量 |
KG |
2800 |
3850 |
|
